• 데이터 모델링 표기법 이해
  • 데이터 모델링 기법 이해
  • 데이터 모델링 개요
  • 데이터 모델링 이해
• 개념 데이터 모델링
  • 개념 데이터 모델링 이해
  • 주제 영역 정의
  • 후보 엔티티 선정
  • 핵심 엔티티 정의
  • 관계 정의
  • 개념 데이터 모델 작성
• 논리 데이터 모델링
  • 논리 데이터 모델링 이해
  • 속성 정의
  • 엔티티 상세화
  • 이력관리 정의
  • 논리 데이터 모델 품질 검토
• 물리 데이터 모델링
  • 물리 데이터 모델링 이해
  • 물리 요소 조사 및 분석
  • 논리-물리 모델 변환
  • 반정규화
  • 물리 데이터 모델 품질 검토

데이터 모델링

코드성 엔티티

부모 삭제 → 자식 CASCADE 삭제 : O
자식 마지막 건 삭제 → 부모 역방향 CASCADE 삭제 : X

용어	의미	DAP 관점
식별자	엔터티의 각 인스턴스를 유일하게 식별하는 수단	한국어 표현
UID	Unique Identifier	식별자를 지칭하는 영문 표현
PUID	Primary Unique Identifier	여러 UID 중 주 식별자로 선택된 것

무결성	논리 모델링에서	물리 모델링에서
실체 무결성	주식별자 정의를 통해 논리적으로 반영	PK, UNIQUE, NOT NULL 등으로 구현
영역(Domain) 무결성	속성/도메인의 의미·허용범위 등을 정의	데이터 타입, 길이, CHECK 등으로 구현
참조 무결성	입력/삭제 규칙 등을 명시적으로 정의	FK 및 관련 Constraint로 구현
사용자 정의 무결성	업무 규칙으로 식별·정의 가능	CHECK, Trigger, 프로그램 등으로 구현

개념	실행업무
개념	주제영역, 엔티티 (후보/핵심), 관계, 개념 DM
논리	속성, 엔티티 (detail), 이력관리, 정규화, 참조 무결성 규칙 정의
물리	물리요소, DBMS, 반정규화, 무결성 규칙 구현

• 상위의 순서 주의. 동일 DMing 안에서도 순서를 탄다

• 모델링 기본원칙
  • 커뮤니케이션 원칙
    • 모든 사람들이 이해할 수 있도록 명확하게 공표됨은 물론 최종 사용자 지향적으로 분명하게 파악되는 수준으로 작성
    • 논리데이터모델:  비즈니스 지향적인 최종 사용자 데이터 모델과 기술적인 상세 데이터 모델
    • 데이터 모델의 이해를 필요로 하는 그룹
  • 모델링 상세화 원칙
    • 데이터의 상세화 정도를 제시하고 조직이 사용하는 정보 구조의 ‘최소 공통 분모’를 제시
    • 복잡한 구조는 요소적인 부분들로 쪼개야 하며 불필요한 구조와 중복은 제거
  • 논리적 표현 원칙
    • 조직의 데이터에 대한 논리적 측면을 최대한 표현
    • 모델은 물리적 제약 조건 없이 비즈니스를 그대로 반영

# 데이터 모델의 이해를 필요로 하는 그룹

최종사용자
	- 개념화, 추상화, 정규화 기법을 통하여 중복없고 데이터의 정확성을 보장하는 데이터 구조의 이해 및 사용
시스템분석가
	- 시스템에서 사용되어질 정확한 데이터의 구조 및 데이터가 갖는 업무 규칙의 이해
DBA
	- 논리 데이터 모델의 구조와 물리 스키마의 차이점을 이해하고 최종 사용자에게는 데이터의 제공,
	  시스템 분석가에게는 물리 스키마의 제공을 위한 데이터 구조의 이해
타프로젝트 분석가
	- 관련 프로젝트가 데이터를 어떻게 정의하고 있는지를 알아냄.
	  인터페이스가 개발되어지고 데이터가 애플리케이션 또는 시스템 간에 공유되기 위한 데이터 구조 및 업무 규칙의 이해

• 식별자 앞에는 # 기호를 표시하고 여러개 # 기호를 반복적으로 표시
• 식별자의 유형

구분	관계형	비관계형
구조	6가지 특성 갖는 테이블	Flat File
	Post Define Schema	Pre define Schema
	DB구조변경 용이	DB구조변경 어려움
조작	8개 조회/처리 연산자	READ조회, 처리연산자
	집합(SET)처리	한건씩 처리
	원자값 처리	Pointer 처리
무결성	엔터티,참조,무결정,연쇄작용	무결성 개념 없음
접근경로	Key와 인덱스 별개	Key와 인덱스 동일
	Data에 대한 접근경로 유연	Data에 대한 접근경로 제한적

• 관계형 모델 이론
  • 데이터 구조: 사용자가 인식하는 데이터의 구성
  • 데이터 조작: 사용자가 관계형 데이터 구조에 행하는일련의 연산(처리)형태
  • 데이터 무결성: 사용자가 일련의 관계형 연산을 수행할때 테이블의 데이터 값이 어떻게 되야 하는지를 통제하는 일련의 업무 규칙



• 데이터 무결성
  • 사용자가 일련의 관계형 처리(입력, 수정, 삭제, 조회)를 수행할 때 관계형 엔터티의 데이터값이 어떻게 작용해야 하는지 통제하는 일련의 업무규칙
  • 실체 무결성 (엔터티 무결성)
    • 두 개의 똑같은 튜플은 한 릴레이션에 포함불가 (유일식별자)
    • 식별자를 구성하는 각 속성이 NOT NULL
    • 엔터티 내 특정 인스턴스의 유일성 보장
    • 최소한의 속성 집합
  • 참조무결성
    • 데이터가 하나 또는 두 개의 관계있는 엔터티에 입력, 수정, 삭제될 때 데이터가 어떻게 반응해야 하는가에 대한 업무 규칙
    • 엔터티의 주키와 마찬가지로 외래키도 데이터 무결성에 관한 규칙을 내포
      • 참조무결성규칙: 엔터티의 모든 외래키 값은 관계 있는 엔터티에 주 키 값으로 존재해야함
    • DB설계관점에서 선택하지 말고, 현업의 업무규칙에 따라 적절한 규칙을 선택.
      • 입력규칙: 자식 엔터티의 행이 입력될때
      • 삭제규칙: 부모 엔터티의 행을 삭제할때 (또는 행의 주키를 수정할때)
  • 도메인 무결성 (길이, 허용값, 범위)
    • 데이터 타입, 길이, 허용값, 기본값, 유일성, 널 여부 등에 관한 업무규칙
    • 도메인: 속성이 가질 수 있는 값의 전체 집합
    • 같은 도메인의 값들끼리만 비교 가능
    • 속성이 취할 수 있는 값의 제한
  • 연쇄작용 또는 업무규칙
    • 연쇄작용: 입력,수정,삭제 또는 조회 등의 작업이 동일 엔터티 혹은 다른 엔터티의 속성에 영향을 미치는 업무 규칙
    • 업무규칙은 조직이 데이터를 인식하고 사용하는 방법에 기초

확장된 ER모델 (개체-관계 모델) 은 서브타입을 포함한다.

분류	이름	비고
집합 (SET) 처리
관계연산자 (조회)	Select (or Restrict)	열에 의거한 행의 부분집합
	Project (π)	열의 부분집합(subset)
	Product (×)	두 관계 테이블간 행의 조합을 묶음
	Join (⨝)	열의 기준에 의거하여 각 행을 수평적으로 묶음
	Union (∪)	중복없이 각 행을 수직적으로 묶음(합집합)
	Intersection (∩)	관계 테이블간의 공통된 행(교집합), 테이블 구조는 동일
	Difference (- 또는 제외)	하나의 관계 테이블에만 있는 행(차집합), intersection의 반대
	Division (¼)	다른 관계 테이블의 모든 행에 대응하는 열을 제외한 열. (R에서 S의 레코드를 다가진 레코드)
처리연산자 (테이블 내용 변경)	Insert	행의 삽입
	Update	행의 수정
	Delete	행의 삭제

• 본질적 데이터 요구사항
  • 이름
    • 모든 속성은 고유하게 식별할 수 있는 이름이 주어져야함
  • 명세 (Description)
    • 모든 실체는 명세가 있어야 함.
    • 모형을 검토하는 누구든지 실체를 정확히 해석할 수 있어야 함.
  • 유형 (Type)
    • 속성은 Key 속성 또는 Non-Key 속성중 하나로 구분되어야 함.
    • 이 특성은 key 속성으로써의 역할 가능성보다는 실제 용도와 관련된다

• 좋은 데이터 모델의 요소 (완중업재 안의간통)

이름	비고
완전성	업무에서 필요로 하는 모든 데이터가 데이터 모델에 정의
중복배제	하나의 DB내에 동일한 사실은 반드시 한번만 기록
비즈니스 룰 (업무규칙)	수많은 업무 규칙을 데이터 모델에 표현하고 이를 해당 데이터 모델을 활용 하는 모든 사용자가 그 규칙을 공유하도록 제공
데이터 재사용	데이터의 통합성과 독립성에 대해서 충분히 고려. 통합모델을 구축하고, 애플리케이션에 대해 독립적으로 설계
안정성 및 확장성	- 현재의 데이터 구조를 거의 변화하지 않고도 변화에 대응할 수 있는 데이터 구조 - 아주 적은 확장을 통해 이러한 변화에 대응 - 정보시스템에서의 ‘행위의 주체’가 되는 집합의 통합,‘행위의 대상’이 되는 집합의 통합, ‘행위 자체’에 대한 통합
의사소통	많은 업무 규칙은 해당 정보시스템을 운용/관리하는 많은 관련자들이 설계자가 정의한 업무규칙들을 동일한 의미로 받아들이고 정보시스템을 활용
간결성	데이터를 합리적으로 균형있고 단순하게 분류
통합성	조직의 전체에서 한 번만 정의되고 이를 여러 다른 영역에서 참조

데이터 모델링 기법 이해

• 데이터 모델 목적
  • DB 설계에 대한 계획 또는 청사진
  • 데이터 모델링 단계에서 업무를 잘못 이해했거나 관계를 잘못 정의한 것이 발견되었다면 해당하는 다이어그램과 일부 관련된 문서만 변경하면 됨.
  • DB와 응용 프로그램 개발이 완료된 후 이러한 오류를 발견하여 수정하려면 이와 관련된 많은 프로그램과 SQL문이 변경되어야 함
  • 뿐만 아니라 데이터가 새로운 구조로 옮겨져야 하는 등 이러한 변경을 반영하는 데 많은 비용과 시간이 필요하게 됨

---

• 개체-관계 모델 기법
  • 데이터에 대해 관리자, 사용자, 개발자들이 서로 다르게 인식하고 있는 뷰들을 하나로 통합할 수 있는 단일화된 설계안
  • 서로 다른 뷰를 충족시킬 수 있는 데이터 처리와 제약 조건 등의 요구 사항을 정의
• 구성요소

이름	비고
entity	업무 활동상 지속적인 관심을 가지고 있어야 하는 대상으로서, 그 대상들 간에 동질성을 지닌 것으로 볼 수 있는 개체 집합이나 그들이 행하는 행위의 집합
속성	- 엔터티에 저장되는 개체 집합의 특성을 설명하는 항목 - 실체내에서 관리하고자 하는 정보들의 항목 - 도메인: 속성이 가질 수 있는 값의 범위 - 단일치 속성: 하나의 값만 존재 - 다중치 속성: 여러개의 값이 존재
식별자	- 엔터티의 각 개체들은 인스턴스 - 인스턴스는 그들을 지칭하거나 식별해 주는 속성인 식별자를 가짐 - 복합 식별자: 두 개 이상의 속성으로 이루어진 식별자
관계 (식선카비)	- 엔터티와 엔터티 간 연관성을 표현 - 하나 또는 두 개의 실체를 연관시키는 업무와 관련된 중요한 사항. - 식별성, 선택성, 기수성, 비전이성 - 매핑 카디날리티는 ERD에서 개체와 연결될 때 나타나는 대응되는 수 - 대응수, 최대대응수, 최소대응수로 구분
카디날리티 (기수성)	- 한 개체가 관계를 통하여 다른 개체와 관련된 개체들의 수(관계에 참여하는 엔터티의 개수) - 1:1, 1:M, M:M
존재종속	- 한 엔터티의 존재가 다른 엔터티(들)의 존재에 영향을 받는 경우 - 전체참여, 부분참여
서브타입	- 엔터티의 하위 집합 (부분집합). 속성을 상속함 - ex) 학생(슈퍼) > 학부학생, 대학원생(서브) - 배타적: 슈퍼타입은 많아야 1개의 서브타입과 관련. (돔안에 X표시) - 포괄적: 슈퍼타입은 1개 또는 그 이상의 서브타입과 관련 - 모든 슈퍼타입이 구분자를 가지고 있는 것은 아님. - 서브타입은 그것의 슈퍼타입이라 불리는 다른 개체의 특별한 경우

특성	의미	핵심 질문
식별성 (Identification)	부모와의 관계가 자식의 식별자 구성에 참여하는지	부모 식별자를 자식 PK로 물려받는가? 부모가 내 식별자에 들어오는가
선택성 (Optionality)	관계 참여가 필수인지 선택인지	반드시 관계를 가져야 하나? 상대가 반드시 있어야 하는가
기수성 (Cardinality)	상대 엔터티의 인스턴스와 몇 개까지 관계를 맺는지	1개인가, 여러 개인가? 상대가 몇개까지 가능한가
비전이성 (Non-transferability)	한 번 맺어진 관계를 다른 부모 인스턴스로 이전할 수 없는지	부모를 다른 인스턴스로 바꿀 수 있는가? 한번 정한 상대를 다른 인스턴스로 바꿀 수 없는가

• 객체지향 모델링
  • 객체지향 방법론-객체지향 분석-객체지향 설계-객체지향 모델링-객체지향 프로그래밍-객체지향 DBMS
  • 데이터와 프로세스를 같은 객체 안에 결합한다
• 객체지향 개념
  • 객체는 속성과 메소드로 구성.
    • 속성은 객체 클래스의 성질.
    • 메소드는 하나 이상의 속성을 접근, 조작, 수정, 삭제, 생성하는 프로세스
  • 연관 또는 상속을 통해서 다른 객체들에 연결
    • 연관은 객체 간의 자연적 관계
• 객체 모형
  • 주제에 연관된 기본 객체 식별,  객체간의 연관을 식별
• 객체 모형 데이터

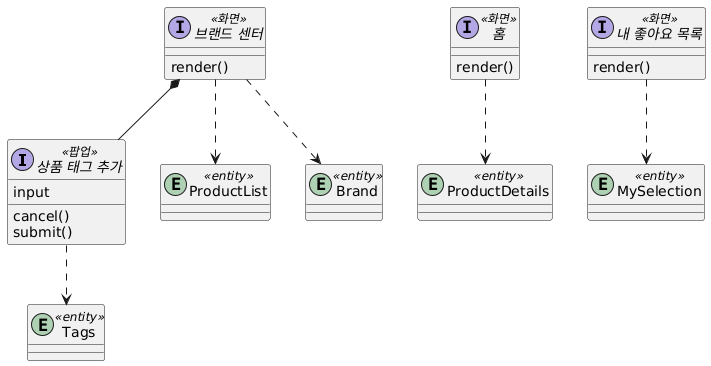

  • 객체-관계 다이어그램에 모형화
• 불명료한 객체 접근 방식
  • 객체지향 개발의 가장 단순화된 표현: 객체지향 개발을 분명하게 이해하는데 필요한 많은 객체지향 특징을 무시하는 것
  • 객체지향 모델링의 미성숙: 객체가 어떻게 표현되고 기호가 어떻게 사용되어야 하는가 등의 정의는 아직까지 초기단계.-
• 객체지향 모델링 장점
  • 재사용 코드, 모든 비즈니스 규칙 표현, 프로세스와 데이터 모델링을 함께 운영
  • 객체가 다른 객체와 연결되는 방법은 연관 또는 상속
• 객체 모형의 메소드

분류	비고
단순한 메소드	설명부 또는 구조화된 기법 사용
복잡한 메소드	정교한 문서화 접근 방식이 필요
이벤트 지향적인 프로세스	상태 전이 모델링과 같은 동적 프로세스 모델링 기법이 필요
정적인 프로세스	데이터 흐름 다이어그램이나 기능 분해와 같은 기법을 사용

• 객체지향 모델링과 논리 데이터 모델링간의 관계

E-R	OO
엔티티	객체
속성	속성
관계	연결
엔티티 유형	객체 클래스

개념 데이터 모델

• 주제영역 개념

  • 기업이 사용하는 데이터의 최상위 집합
    • ex) 제조의 경우, 인사/생산/자재/판매
  • 시스템의 대상이 되는 업무를 명백하게 구분이 가능한 단위업무로 분리하는 개념
  • 주제영역 내부에 존재하게될 개체들이 높은 결합성을 유지하게 해야함
  • 프로세스 모델링의 기능 (function) 과 매핑

• 속성 검증 및 확정 로직

  • 원자단위 (최소단위까지 분할)
    • 집합 개념의 속성은 단순 개념으로 분할
    • 가능한 최소 단위까지 분할한 후 관리 필요에 따라 통합
    • 일자, 시간, 성명, 주민등록번호, 우편번호 등은 일반적으로 분할하지 않음
    • 분할 및 통합의 기준은 업무의 요구 사항에 따름
  • 유일값
    • 여러 값을 가지거나 반복되는 속성은 잘못된 속성
    • 반복되는 속성은 새로운 엔터티로 분할해야 할 1차 정규화의 대상임
  • 가공값 (추출 속성인지 검증)
    • 속성이 원천적인 값인지, 다른 속성에 의해 가공되어서 만들어진 값인지를 검증
    • 원천값에서 다시 계산 가능한 값을 별도로 저장하면 원천값 변경 시 가공값과 불일치할 수 있음
    • 가공값이라면 어떤 원천 속성에서 어떤 규칙으로 만들어지는지 명확히 해야 함 (산출 근거를 모델에 표현)
    • 업무상 중요한 가공정보를 누락하지 않기 위해
  • 관리수준 상세화 검토
    • 더 상세한 정보관리가 필요한지 검토

인덱스 = 기본적으로 성능 구조
Constraint = 기본적으로 무결성 구조

• 엔터티 검증
  • 조직의 업무를 수행하는데 필요한 의미있는 정보를 나타내야 함
  • 특정 사례가 아닌 유사한 사물들을 대표하는 집합체 (구매부서 > 부서)
  • 인스턴스가 포함할 내부 연관성 있는 속성에 의해 결정된 단일개념을 대표해야함
  • 엔터티내 인스턴스의 출현을 구별할 수 있는 능력을 제공해야 함 (엔터티 무결성)
  • 정규화 규칙을 만족해야함

후보 엔터티 선정

• 엔터티 정의

  • 엔터티의 개념 정의에 적합한 대상을 찾아 후보 검증을 거쳐 엔터티로서 확정
  • 데이터 집합으로서 해당 엔터티의 성격을 규명하는 것.
  • 엔터티 후보 선정>엔터티 형태별 분류>엔터티 자격 검증>엔터티 형태 결정>본질식별자 확정>엔터티 정의서 작성

• 엔터티 후보 수집

  • 기존 시스템 도큐먼트, 현업 장표/보고서, 현업 인터뷰, 관련 전문 서적, 데이터 흐름도, 타시스템 자료, 현장 조사

• 유의사항

  • 엔터티 가능성이 있다고 예상되면 일단 검토 대상에 올려라
  • 너무 깊게 들어가지 마라
  • 동의어처럼 보이더라도 함부로 버리지 마라
  • 개념이 모호한 대상은 일차로 그 개념을 상식화하여 이해
  • 프로세스에 너무 연연해 하지마라
  • 예외 경우에 너무 집착하지마라
  • 단어 하나하나에 집중해서 판단
  • 후보를 선정했으면 핵심적인 특징 파악
  • 사용자에게 의존말고 자신의 이해를 바탕
  • 구현할 시스템의 업의 본질 염두

• 후보 식별

  • 엔터티 후보의 개념 정립
  • 관리 대상 판정
  • 집합 여부 확인
    • 검토 대상이 집합이 되는지 확인 (가로와 세로가 각각 2개이상인가)
    • 가로는 속성, 세로는 개체 (인스턴스:구체화한 대상)
  • 수집된 엔터티 분류
    • 개체집합, 행위집합

• 우선 적용 대상 분류

  • 키 엔터티
    • 자신의 부모를 가지지 않는 엔터티
    • ex) 사원, 부서, 고객, 상품, 자재
  • 메인 엔터티
    • 키 엔터티를 제외한 다른 모든 엔터티는 부모 엔터티를 가지고 있어야만 태어남
    • 업무의 중심에 해당하는 엔터티를 메인 엔터티라 정의하고, 나머지를 액션 엔터티로 정의
    • ex) 주문, 예산편성, 매출
  • 액션 엔터티
    • 키엔터티와 메인엔터티가 아닌 엔터티. 수행된 업무를 포함
    • ex) 상태 이력, 차량 수리 내역, 상세 주문 내역

• 데이터 영역별 분류

  • 데이터 영역을 정의하는 방법은 접근 방법별로 볼 때 크게
    • 하향식과 상향식 접근 방법

개념 모델링 → 수평적으로 핵심 엔터티와 관계를 먼저 파악
특정 엔터티에서 하위 엔터티로 계속 파고들기 → 수평적 사고 저해 → 부적절

관계 정의

• 관계
  • 두 엔터티 간에 존재하는 업무적 연관성을 표현하는 것
  • 관계 표현을 통해 업무 규칙을 정의
• 관계 특성

  • 관계 is 집합, 관계 is 속성

    • 두 엔터티 사이에 그 목적과 내용이 다른 여러 개의 관계가 동시에 존재 가능
    • 릴레이션 엔터티, 교차 엔터티, 제휴 엔터티

  • 직접 관계를 관계라고 함

    • 직접 종속인 것만 관계로 봄

  • 두 엔터티 간에는 하나 이상의 관계 존재 가능

  • 외래키로 정의

    • 관계는 외래키로 구현되어 참조무결성으로 데이터 정합성을 유지

  • 관계의 관점

    • 항상 두 엔터티 간에 존재
    • 항상 두개의 관점을 가짐
    • 데이터의 양방향 업무 규칙을 표현
    • 관계를 통하여 정보로서의 활용가치 상승

명칭	영어	의미	서로의 관계
릴레이션 엔터티	Relation Entity	관계가 엔터티로 변환되었다는 점을 강조	기준 명칭
교차 엔터티	Intersection Entity	두 엔터티의 M:N 교차 지점이라는 점을 강조	릴레이션 엔터티와 동일
제휴 엔터티	Association Entity	두 엔터티를 연결/제휴한다는 점을 강조	릴레이션 엔터티와 동일

• 관계 표현

  • 식별성, 선택성, 기수성

• 관계 형태

  • 하나 이상(many)
    • 하나 이상인 것이 적어도 한가지는 존재
    • 까마귀발가락 모양
  • 단 하나(only one)
    • 단 하나임, 수평선

• 선택사양

  • 직선은 반드시 존재해야 함을 의미(필수)
  • 점선은 존재하지 않을 수도 있음(옵션)
  • 일반적인 형태
    • 주로 참조하는 엔터티(M쪽)는 참조되는 엔터티(1쪽)가 반드시 존재해야 하는 경우
    • 반대로 1쪽 엔터티는 M쪽 엔터티와 반드시 관계를 맺지 않아도 되는 경우
  • 바람직한 형태
    • M쪽(자식) 관계의 선택사양을 직선관계로 만들려고 노력

• 관계명

  • 두 개의 관계 멤버십에 각각 부여
  • 현업에서 사용하는 간결한 동사형으로 표현
  • 업무적 의미가 없거나 애매모호한 용어는 배제
  • 두 엔터티 타입 간의 업무적 연관성을 나타내는 이름 부여
  • 현재 시제를 사용
  • 다른 관계명과의 유일성은 확보되지 못함
  • 능동/수동형의 사용은 가급적 배제

• 관계 정의 방법

  • 한쪽 엔터티를 기준으로 상대 엔터티와의 관계를 규명하고 다시 반대 방향으로 관계를 규명

• 관계구문 이해

• 다중 관계 처리
  • 다중 관계란 어떤 두 엔터티의 사이에 하나 이상의 관계를 가지고 있는 상태
  • 여러 개의 관계로 나누어 관리하는 것을 병렬식이라고 하고, 하나로 묶어서 관리하는 것을 직렬식 관계라고 함
• 병렬식 관계
  • 두 엔터티 사이에 존재하는 관계들을 별도의 관계로 간주
  • 테이블이 될 때 여러 개의 컬럼으로 나열
  • 하나의 행(ROW)에서 관리되므로 새로운 테이블을 추가할 필요가 없음
  • 인덱스 수가 증가되고 SQL이 복잡해짐
  • 새로운 관계의 추가, 관계 형태의 변경 등에 매우 취약한 형태
  • 관계 내용별로 상세 정보를 관리 불가
• 직렬식 관계
  • 두 엔터티 사이에 존재하는 몇 개의 관계를 모아 상위 개념으로 통합함으로써 하나의 관계로 관리하는 방법
  • 관계들을 관리하는 새로운 엔터티가 추가
  • 관계들이 행(ROWS) 형태로 나타남
  • 인덱스 수가 감소하고 SQL이 단순해짐
  • 새로운 관계의 추가, 관계 형태의 변경 등에 매우 유연한 형태
  • 관계 내용별로 상세 정보를 관리가능
  • 관계 내용별로 자식 엔터티를 가질 수 있음.

구분	병렬식 관계	직렬식 관계
기본 개념	두 엔터티 사이의 여러 관계를 각각 별도 관계로 관리	여러 관계를 상위 개념으로 통합하여 하나의 관계로 관리
물리 구현 형태	관계별로 여러 컬럼으로 표현	관계 관리용 별도 엔터티/테이블 추가
데이터 표현	하나의 ROW 안에 여러 컬럼으로 관계 표현	관계별로 여러 ROW로 표현
추가 테이블	불필요	필요
인덱스 수	증가 가능성이 큼	상대적으로 감소
SQL 복잡도	관계별 컬럼을 처리해야 해서 복잡해짐	통합된 구조로 처리하므로 상대적으로 단순
새로운 관계 추가	취약 — 컬럼 추가, 모델 변경 필요 가능	유연 — 새로운 ROW/관계유형 추가로 대응 가능
관계 형태 변경	취약	유연
관계별 상세정보 관리	어려움	가능
관계별 자식 엔터티 관리	어려움	가능
장점	구조가 단순하고 별도 엔터티가 필요 없음	확장성·유연성이 높고 관계별 속성 관리 가능
단점	확장성 낮음, 인덱스 증가, SQL 복잡	엔터티/테이블이 추가되어 구조가 한 단계 복잡해짐

[병렬식]

사원
- 사원번호
- 정관리자번호
- 부관리자번호
- 승인자번호

[직렬식]

사원
- 사원번호

사원관계
- 사원번호
- 관계유형       ← 정관리자 / 부관리자 / 승인자
- 상대사원번호
- 관계시작일
- 관계종료일

병렬식 = 관계가 컬럼으로 증가 → 단순하지만 변화에 취약 직렬식 = 관계가 ROW로 증가 → 별도 엔터티 필요하지만 변화에 유연

그리고 관계별 추가 속성이 필요하다, 관계 유형이 자주 추가된다 같은 조건이 나오면 직렬식 관계가 유리하다.

개념	테이블에서 대응
엔터티(Entity)	테이블 전체에 대응
속성(Attribute)	**컬럼(Column)**에 대응
인스턴스(Instance)	**행(Row)**에 대응
관계(Relationship)	보통 FK 컬럼 또는 관계 테이블로 구현

엔터티   ↔ 테이블
속성     ↔ 컬럼
인스턴스 ↔ Row
관계     ↔ FK 또는 별도 관계 테이블

사원 테이블
-------------------------
사원번호 | 이름 | 부서번호
1001     | 김A  | D01
1002     | 이B  | D02

여기서:

사원 → 엔터티 사원번호, 이름, 부서번호 → 속성 1001 / 김A / D01 한 줄 → 사원 인스턴스 하나 부서번호 → 부서 엔터티와의 관계를 구현하는 FK

그래서 네 질문에 직접 답하면:

컬럼 1개 = 관계 1개 → X 컬럼은 기본적으로 속성이다. 다만 FK 컬럼이면 관계를 구현할 수 있다.

Row 1개 = 엔터티 1개 → X Row 1개는 엔터티의 인스턴스 1개다.

그리고 아까 병렬식/직렬식 관계 설명에서 “관계가 컬럼으로 나타난다”는 것은 관계 자체가 컬럼이라는 뜻이 아니라, 각 관계를 구현하는 FK 컬럼이 여러 개 생긴다는 뜻이다.

사원
- 사원번호
- 정관리자번호 FK
- 부관리자번호 FK
- 승인자번호 FK

여기서는 사원-사원 사이에 3개의 관계가 있고, 그 3개의 관계가 각각 FK 컬럼으로 구현된 것이다.

• M:M 관계 해소
  • M:M 관계는 최종적으로 완성된 데이터 모델에는 존재할 수 없는 형태
  • M:M 릴레이션십은 새로운 릴레이션 엔터티를 추가하여 M:1 관계로 변경
• 즉시1:M 관계 엔터티로 분해해야 하는 경우
  • 자식을 가져야 하는 경우
  • 추가적인 속성을 가져야 하는 경우
  • 이외에는 논리모델링 상세화 단계에서 해소

---

• 특수한 형태 관계

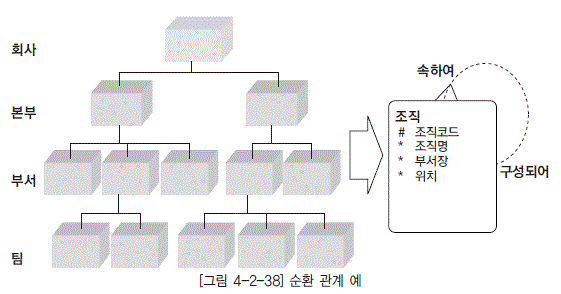

  • 순환 관계
    • 하나의 엔터티가 자기 자신과 관계를 맺는 관계
    • 하나의 순환 엔터티는 각 엔터티의 모든 속성을 포함
    • 각 계층에 있는 속성은 동일하게 함
    • 순환 모델은 필수(직선) 관계로 취급될 수 없고(무한 LOOP 발생), 반드시 선택사양 관계
    • 조직의 변경(추가/삭제)에 쉽게 대응

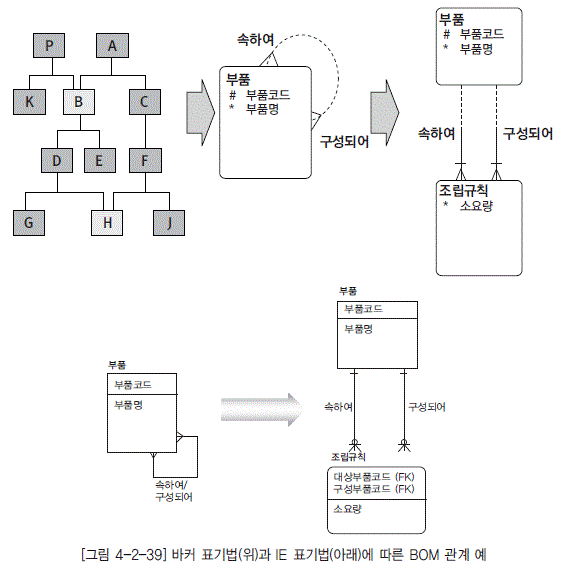

  • BOM 관계 (BILL OF Materials)
    • BOM 관계의 모델을 네트워크 구조 (전철 노선이나 하이퍼링크를 갖는 웹 도큐먼트 같은)
    • M:M 순환구조: 상세 모델링 과정에서 새로운 관계 엔터티를 추가하여 두 개의 일대다(1:M) 관계로 구성된 모델로 구체화

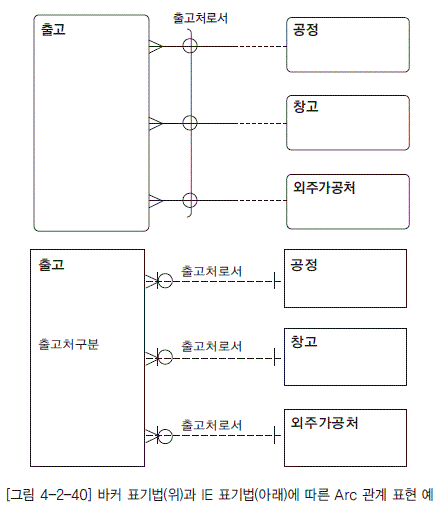

  • ARC 관계 (Mutally Exclusive)
    • 어떤 엔터티가 두 개 이상의 다른 엔터티의 합집합과 관계를 가지는 것을 배타적(Exclusive) 관계 혹은 아크(Arc) 관계라 함
    • 아크 내에 있는 관계는 보통 동일
    • 아크 내에 있는 관계는 항상 필수이거나 선택
    • 아크는 반드시 하나의 엔터티에만 속해야 함 (하나의 아크가 여러 엔터티를 가질 수 없음)
    • 어떤 엔터티는 다수의 아크를 가질 수 있음. 지정된 관계는 단 하나의 아크에만 사용되어야 함
    • 논리적으로 엔터티간의 업무적 연관성을 명확하게 표현
    • 실제 DB로 구현시 엔터티를 하나로 통합할 수도 있음.

구분	핵심 의미	대표 구조
순환 관계	엔티티가 자기 자신과 관계	1:M 자기참조
BOM 관계	자기 자신과의 M:M 순환 관계	관계 엔티티로 해소
ARC 관계	여러 부모 중 하나와만 배타적으로 관계	Mutually Exclusive

순환	BOM	ARC

논리 데이터 모델

3. 엔터티 상세화

1. 식별자 확정

본질 식별자 = “나를 누구/무엇이 태어나게 했는가?”
실질·인조 식별자 = “태어난 나를 실제 시스템에서 무슨 값으로 부를 것인가?”

단계	핵심 내용
1. 본질 식별자 도출	해당 엔터티가 본질적으로 어떤 식별자를 가져야 하는지 파악
2. 후보 식별자 도출	실제로 인스턴스를 유일하게 구분할 수 있는 식별자 후보 선정
3. 대체(보조) 식별자 검토	본질 식별자 외에 동일한 식별 기능을 수행할 수 있는 식별자 파악
4. 인조 식별자 지정	본질 식별자를 실제 식별자로 쓰기 곤란할 때 인위적 식별자 생성
5. 식별자 확정	키 → 메인 → 하위 엔터티 순으로 최종 식별자 결정

• 키 엔터티의 본질 식별자
  • 키 엔터티는 다른 엔터티에 의존해서 태어나는 것이 아니라 자체적으로 존재하는 엔터티
  • 따라서 엔터티 자체의 업무적 속성에서 본질 식별자를 찾는다
    • ex) 고객 → 고객을 업무적으로 식별하는 정보
    • ex) 상품 → 상품을 식별하는 정보
• 행위 엔터티의 본질 식별자
  • 부모 엔터티와의 관계를 분석해서 본질 식별자를 찾는다
    • ‘절대종속이면서 직접종속인 부모의 식별자’ 를 중심으로 확인
    • 자신을 발생시킨 직접적인 근본 원인을 탐색
      • ex) 주문이 없으면 주문상품 발생 불가 → 주문에 절대종속
      • ex) 상품이 없으면 주문상품 발생 불가 → 상품에 절대종속
      • ex) 주문상품이 주문, 상품과 직접 관계 → 직접종속

구분	의미
절대종속	부모가 존재하지 않으면 해당 엔터티의 인스턴스 자체가 발생할 수 없음
상대종속	해당 부모가 없어도 엔터티의 인스턴스 발생 자체는 가능
직접종속	해당 부모와 직접 관계를 맺고 있음
간접종속	다른 엔터티를 거쳐 간접적으로 종속됨

• 후보 식별자 조건
  • 현재 데이터에서 우연히 중복이 없다는 것
  • 업무적으로 유일하다는 것을 구분

조건	의미
유일성	모든 인스턴스를 유일하게 식별해야 함
직접 식별	다른 속성들을 직접 식별할 수 있어야 함
NOT NULL	식별자 값이 반드시 존재해야 함
개념적 유일성	현재 데이터뿐 아니라 업무적으로도 유일해야 함
안정성	값이 자주 변경되지 않아야 함

• 대체 식별자 (보조 식별자)

  • 본질 식별자를 대신해서 인스턴스를 식별할 수 있는 또 다른 속성 또는 관계의 집합
    • 하나의 엔터티에 식별 가능한 방법이 여러 개 존재할 수 있다.
    • ex) 사원번호 → 식별 가능
    • ex) 주민등록번호 → 식별 가능
  • 이라면 하나가 주 식별자로 선정되고, 다른 하나는 대체 식별자 또는 보조 식별자 역할
  • 핵심은, 본질 식별자와 별도로 유일성을 보장할 수 있는 또 다른 식별 수단

• 인조식별자 지정

  • 본질 식별자가 존재하더라도 이를 그대로 실질 식별자로 사용하는 것이 부적절한 경우가 있다.
  • 이때 본질 식별자의 전부 또는 일부를 임의의 값을 갖는 새로운 속성으로 대체한 것이 인조 식별자

주문번호 + 상품번호 + 주문순번 (본질)
     ↓
주문상세ID (인조)

기준	의미
범용적 값 사용	특정 업무 의미에 지나치게 종속되지 않는 값 사용
유일성 확보	유일한 값을 생성하기 위한 목적으로 사용
단일 속성 대체 가능성 검토	복합 식별자를 무조건 하나의 인조키로 바꾸는 것은 주의
편의성·단순성	복잡한 식별자를 단순화할 필요가 있을 때 사용 가능
의미 체계화	식별체계를 일관성 있게 만들 필요가 있을 때 사용 가능
내부 사용	시스템 내부 처리를 목적으로 사용할 수 있음

• 식별자 확정
  • 순서가 존재한다.
    • 상위 엔터티부터 식별자가 확정되어야 하위 엔터티가 UID를 상속받을지 여부를 결정할 수 있기 때문
  • UID BAR
    • 식별자에 포함됨을 나타내는 BAR
    • 관계선을 통해 전달된 식별자가 해당 엔터티의 UID에 포함되는지를 나타내는 표현
    • 부모 식별자가 자식에게 내려왔을 때
      • 단순히 FK 역할만 하는 것이 아니라
      • 경우에 따라서는 자식 식별자의 구성요소가 된다
  • UID 상속과 단절
    • 식별자 상속

# UID 상속

주문
PK 주문번호
↓
주문상품
PK 주문번호 + 상품번호

# UID 단절

주문상품
PK 주문상품ID
FK 주문번호
FK 상품번호

	의미	설명
UID BAR	식별자로서의 역할	부모 UID를 자식 UID의 일부로 사용
	정보로서의 역할	부모와의 관계를 나타내는 정보 역할

키 엔터티 식별자 확정
        ↓
메인 엔터티 식별자 확정
        ↓
하위 엔터티 식별자 확정



4. 참조무결성 규칙 정의

구분	의미
입력 규칙	자식 엔터티에 데이터를 넣을 때 대응되는 부모가 어떻게 존재해야 하는지 규정
삭제 규칙	부모 엔터티를 삭제할 때 관련 자식을 어떻게 처리할지 규정
기반	부모 PK ↔ 자식 FK의 참조 관계
DAP 위치	논리 데이터 모델링 → 관계 정의 → 참조 무결성 규칙 정의

• 참조무결성 규칙 정의
  • 관계 테이블의 모든 외부 식별자 값은 관련 있는 관계 테이블의 모든 주 식별자 값이 존재
  • 실체의 주 식별자(PK)와 마찬가지로 외부 식별자(FK)도 데이터 무결성에 관한 업무 규칙을 내포함
  • 데이터베이스 설계 관점에서 선택하지 말고, 사용자의 업무 규칙에 따라 적절한 규칙을 선택

	입력규칙	삭제규칙
	자식 엔터티의 인스턴스를 입력할 때	부모 엔터티의 인스턴스를 삭제 또는  주식별자를 수정할 때
DEPENDENT	대응되는 부모 실체에 인스턴스가 있는 경우에만 자식 실체에 입력을 허용
AUTOMATIC	자식 실체 인스턴스의 입력을 항상 허용하고, 대응되는 부모 건이 없는 경우 이를 자동 생성
RESTRICT		대응되는 자식 실체의 인스턴스가 없는 경우에만 부모 실체 인스턴스 삭제를 허용
CASCADE		부모 실체 인스턴스의 삭제를 항상 허용하고, 대응되는 자식 실체의 인스턴스를 자동 삭제
NULLIFY	자식 실체 인스턴스의 입력을 항상 허용하고, 대응되는 부모 건이 없는 경우 자식 실체의 참조키 (FK)를 Null 값으로 처리	부모 실체 인스턴스의 삭제를 항상 허용하고, 대응되는 자식 실체의 인스턴스가 존재하면, 그것의 참조키(FK)를 Null 값으로 수정
DEFAULT	자식 실체 인스턴스의 입력을 항상 허용하고, 대응되는 부모 건이 없는 경우 참조키(FK)를 지정된 기본 값으로 처리	부모 실체 인스턴스의 삭제를 항상 허용하고, 대응되는 자식 실체의 인스턴스가 존재하면, 그것의 참조키(FK)를 기본값으로 수정
CUSTOMIZED	특정한 검증 조건이 만족되는 경우에만 자식 실체 인스턴스의 입력을 허용	특정한 검증 조건이 만족되는 경우에만 부모 실체 인스턴스의 삭제를 허용
NO EFFECT	자식 실체 인스턴스의 입력을 조건 없이 허용	부모 실체 인스턴스 삭제를 조건 없이 허용

관계도 속성이다.

속성들은 서로 독립적이고 식별자에만 종속되어야 한다.
