01.

• EA 개요
  • EA 프레임워크
  • EA 참조모델 (RM)
  • EA 프로세스
• EA 구축
  • EA 방향수립
  • EA 정보구성 정의
  • EA 정보구축
• EA 관리 및 활용
  • EA 관리체계
  • EA 관리 시스템
  • EA 활용

EA

• 3구성요소
  • 모델, 원칙, 계획
  • Model, Rule, Plan
    • 모델: BA, DA, AA, TA, 참조모델
    • 원칙: 전략, 원칙/지침, 표준
    • 계획: 이행계획, 구축계획

• 하나의 기업이 여러개의 전사일 수 있다

• 참여 관계자
  • DA

• ZEAF, FEAF, TEAF, DoDAF, TOGAF, 범정부 EAF

• 아키텍처 매트릭스

  • 뷰: BDAT
  • 관점: 계획, 책임/분석, 설계, 개발
    • 개괄, 개념, 논리, 물리
  • EA의 정보를 체계적으로 분류한 틀
  • 기업이 관리하려고 하는 EA정보의 수준과 활용계층의 분류를 통해 결정
  • 아키텍처 정보를 분류하는 차원은 기업의 특성에 맞게 임의로 조정가능
  • 아키텍처 도메인(View) 구성은 기업이 아키텍처 매트릭스를 어떻게 정의하느냐에 따라 달라짐

• 참조모델

  • 아키텍처 구성요소를 식별하여 표준화
    • 기관/기업의 전사아키텍처 (EA) 를 수립할 때 참조하는 추상화된 모델
  • 서비스 참조모델을 적용하면 시스템 변화에 대한 대응 속도를 개선할 수 있다.
  • 기술 참조모델 (표준 프로파일)을 사용하면 데이터의 재사용을 증대시키고 기업에 적합한 DBMS 를 선택하는데 기준을 제공한다.

• 데이터 모델

  • 개괄: 전사
  • 개념: 전사, 주제영역, 핵심엔티티
  • 논리: 업무요건, 일반속성
  • 물리: 기술환경/특성

• 전사 아키텍처 수립이슈

  • 전사 기술 인프라의 표준화
  • 기술 RM

• EA 프로세스
  • EA 를 구축/관리하는 절차
    • IT 관리체계 전반에 걸친 모든 프로세스 중 하나이다
    • (BIG) IT 관리체계 프로세스 > EA 프로세스
  • 일반화되어 있는 방법론을 적용하기보다, 전사의 특성에 맞게 조정하여 적용하는 것이 바람직하다
  • EA 프레임워크의 구성요소 중 하나며, 다른 구성요소를 정의하기 위한 절차를 포함한다
  • EA에 대한 비전수립, 구축, 관리, 활용 등의 단계를 포함한다
    • EA 구축시에는 단계별로 보고회, 워크샵 형태의 행사를 통해 이해관계자의 지속적인 참여를 유도해야 한다.
    • EA 구축방향 수립: EA 비전 수립, EA 목적/범위 정의, EA 프레임워크 정의
      • 이행 계획 수립은 프로젝트 종료 시점

• EA 정보

  • 변화하지 않는 구성요소를 분석하여 정의하는 것이 이상적이다.

  • 특징:

    • EA 정보 구성요소: EA 정보를 구성하는 기초단위
    • EA 산출물: 여러개의 정보 구성요소로부터 도출된 복합적인 정보

  • EA 정보 구성은 아키텍처 매트릭스 를 통하여 정의되고 표현된다.

  • 기업의 IT 능력을 고려하여 적정 수준으로 관리

  • 정보 구축 방식

    • 2가지
      • 상향식
      • 하향식: 분류기준 명확, 업무 누락 가능성
    • 존재하지 않은 산출물을 기준으로도, EA 정보 구축을 작성할 수 있다.
      • EA 정보 구축은 아키텍처 매트릭스에서 정의한대로 수행하는 것이 원칙이다.
      • 현재는 관리되고 있지 않을지라도 아키텍처 매트릭스에서 관리하기로 정의되었다면 해당 산출물을 추가로 작성하는 것이 타당하다.

  • 정보 구축 흐름

    • 현행 아키텍처 정의
      • 현행 아키텍처는 상위 수준의 업무기능/시스템에 대한 분류체계를 정의한 후, 나머지 하위의 정보 구축은 병렬적으로 수행할 수 있다.
      • EA 정보는 현행 아키텍처와 목표 아키텍처 모두를 아키텍처 매트릭스에서 정의한 기준으로 구축하는 것이 바람직하다.
        • 현행과 목표 사이의 차이가 크다면, 아키텍처 매트릭스는 이 모두를 포괄적으로 수용할 수 있는 방식으로 정의되어야 한다.
      • 현행 아키텍처는 조직의 EA 도입 목적을 고려해서 정의될 정보 수준을 결정한다.
        • 현행 아키텍처 중심의 EA 프로젝트일 경우, 현행 아키텍터에 대해서는 아키텍처 매트릭스에 정의된 산출물을 모두 정의하는 것이 바람직하다.
    • 목표 아키텍처 정의
      • 데이터 원칙, 데이터 표준, 관리 프로세스 정의
      • 목표 아키텍처 정의 작업을 수행할 경우, 각 관점에 따른 산출물의 일관성을 위해서 모든 관점의 산출물을 동시에 정의하는 것이 일반적이다.
        • 목표 아키텍처는 BA를 먼저 정의 → 이를 기준으로 DA·AA·TA를 정의
      • 목표 아키텍처 정의 작업은 전사 외부의 BEST PRACTICE 를 반영하는 것이므로 반드시 참조모델이 존재해야 한다.
        • 참조모델은 목표 아키텍처 정의에 활용할 수 있는 기준이지 필수 전제조건이 아니다.
      • 목표 기술아키텍처 정보구축은 목표 BA 를 잘 지원할 수 있는 기술 아키텍처 (TA) 를 정의해야 한다.
        • 목표 TA는 목표 AA, DA를 잘 지원할 수 있도록 정의한다. BA를 직접 지원하는 계층으로 설명하지 않는다.
        • 계층관계) 목표 BA → 목표 AA, DA → 목표 TA
        • 지원관계) 목표 BA ← 목표 AA, DA ← 목표 TA

  • IT 업무에서의 실제 활용

    • IT 기획 관리: 업무 프로세스 혁신, 정보화 계획 수립
    • IT 구축 관리: 프로젝트 계획, 시스템 개발
    • IT 운영 및 통제: 시스템 운영, IT 통제
      • 기업전략 수립에 활용하는 것은 EA 구축의 근본 목적이 아니다.
        • 투자계획이 이쪽일수도?

EA 산출물
   ↓ 분해/분석
EA 정보 구성요소
   ↓
중복 제거 + 관계 정의
   ↓
공유 가능한 EA 정보
   ↓
Repository / DB 형태로 지속 관리

• 문서 형태로만 관리한다면 이 작업의 필요성이 낮지만,
  • DB/리포지터리 형태로 구축해서 지속 갱신하려면 구성요소 단위 분류와 관계 정의가 필요하다.
• EA 산출물 ≠ EA 정보 구성요소
  • EA 산출물 = 보여주는 결과물
  • EA 정보 구성요소 = 관리·공유를 위한 최소 정보 단위

• 아키텍처 매트릭스
  • 아키텍처 도메인 (View) 구성은 기업이 아키텍처 매트릭스를 어떻게 정의하느냐에 따라 달라짐
  • EA 정보 (전사아키텍처 정보) 를 공유정보로 구축하기 위해서는, EA 산출물에 포함된 정보로 중복이 없고 상호관계가 유기적으로 연결될 수 있는 EA 정보 구성요소를 추가로 정의해야 한다.
  • 조직 내 다양한 계층의 사람들이 아키텍처 매트릭스에 포함되는 산출물의 범위/목적이 적합함을 확신할 수 있어야 한다.
  • 아키텍처 매트릭스는 기업의 조직문화, 의사결정 등에 따라 산출물이 달라지므로 기업의 조직문화/의사결정구조를 고려해서 정의해야 한다.
  • 아키텍처 매트릭스는 실제 시스템과 아키텍처 개발표준에 대한 준수성을 높이고 조직별로 통일된 접근이 가능하도록 정의해야 한다.

• EA 관리체계
  • EA 도입에 따른 변화관리는 EA 도입 직후부터 시작한다.
  • 내부 교육은 필요하다.
    • 선진모델 참조시키기 위한 재교육은 별로 중요하지 않음
  • EA 관리조직
    • 전담조직이 아닌, EA 관리 운영위원회 (또는 TFT) 를 중심으로 EA 관리 조직을 정의하고, EA 전담인력을 양성하는 것도 방법
    • 구축된 EA 정보를 담당하는 전담조직이 없다면 EA 정보는 하나의 문서에 불과하다
      • 따라서 적절한 조직이 구성되는 것이 중요하다
    • 현업과 IT 간의 의사소통에 문제가 있다면 현업의 요건을 종합적으로 관리하는 조직이 필요하다
    • EA 관리조직 체계는 EA 관리를 위해서 필요한 직무, 직무관의 관계, 업무분장 등을 정립하는 것이다.
      • 기업 전체 또는 정보관리 전체 조직과 일관성을 확보해야 한다.

• EA 관리시스템
  • 핵심 구성요소 3가지
    • EA 모델링 도구
    • EA repo
    • EA 포탈: EA 정보를 활용한다
  • EA 모델링 도구를 포함하는 상위 개념이다.
  • EA 관리시스템 ⊃ EA 모델링 도구

• DA
  • 데이터 아키텍처 전문가는 DA 원칙, DA 정보, DA 관리 등 데이터아키텍처 전반에 대해 관심을 두고 관련 업무를 수행해야 한다.
    • DA 정보 뿐만이 아니라, 정보를 효과적으로 유지하기 위한 원칙과, 관리체계에 대한 업무도 수행해야 한다.
  • 통합성
    • 범위: EA 범위 전체에 대한 각 모델 내의 불일치성 제거
    • 수평: inter-도메인
    • 수직: inter-관점
      • 현행 아키텍처 - 목표 아키텍처 간 불일치성을 제거하는 것은 이행계획의 역할이다.

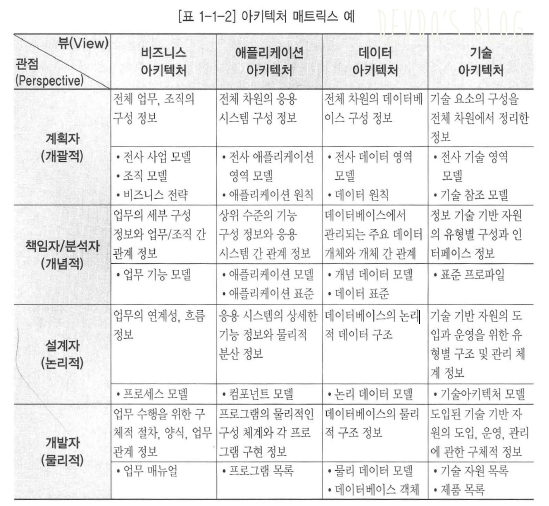

아키텍처 매트릭스는 전사 아키텍처의 정보를 체계적으로 분류한 틀로서, 기업이 관리하려고 하는 전사 아키텍처 정보의 수준과 활용계층을 결정하는 수단이 된다. 아키텍처 매트릭스는 이하와 같이 분류된다.

• 뷰(도메인)에 따라: 비즈니스, 데이터, 애플리케이션, 기술 아키텍처
• 관점에 따라: 계획자, 책임자, 설계자, 개발자
  • 전사 데이터 영역 모델 / 데이터 원칙
  • 개념 데이터 모델 → 데이터 표준 (표준 단어, 표준 용어, 표준 도메인, 표준 코드)
  • 논리 데이터 모델
  • 물리 데이터 모델 / 데이터베이스 객체
